How to inspection slide bearings, oilless bushings, plain bearings,wrapped bushes?



Plain bearings and wrapped bushes are produced according to ISO3547 standard, so inspection ways, data also included in this standard.

• Standard Dimensions and Inspection way & data related to:

ISO 3547-1:2006 Part 1: Dimensions

ISO3547-2:2006 Part 2: Test data for outside and inside diameters



• Here is a brief introduction on how to test the wrapped bush plain bearings.



1. Outer Diameter

Tools: Outer diameter of bush is tested by Ring Gauges, there are two Ring Gauges made according to the tolerance limits of OD.

Operation: When testing, push the bush through hole of Ring Gauge:

- Up limit of OD Ring Gauge: Go = OK ;  (the bush OD is too big if NO GO)

- Down limit of OD Ring Gauge: NO GO = OK ;  (the bush OD is too small if GO)



2. Flange Diameter (only flanged bushes required)

Tools: Flange diameter of bush is tested by vernier caliper

Operation: When testing, put the bush into Ring Gage, then measure by vernier caliper



3. Inner Diameter

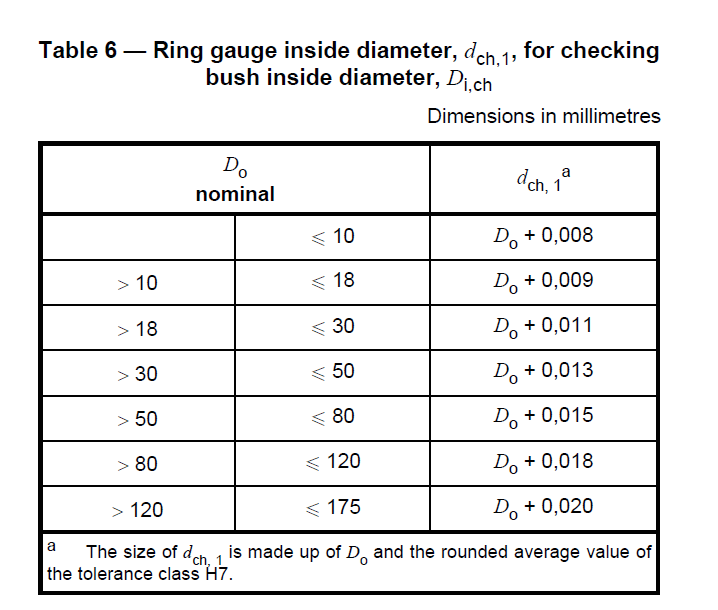

Tools: Plug Gauge and Housing(or Ring Gauge), there is a Ring Gauge made according to the tolerance limits of ID.

Operation: Put the bush into a block housing with certain pressure or Ring Gauge first:

- Up limit of ID Plug Gauge: NO GO = OK ; (the bush ID is too big if GO)

- Down limit of ID Plug Gauge: GO = OK ; (the bush ID is too small if NO GO)





Here is the pressure list for split type housing



4. Height

Height is measured by vernier caliper directly

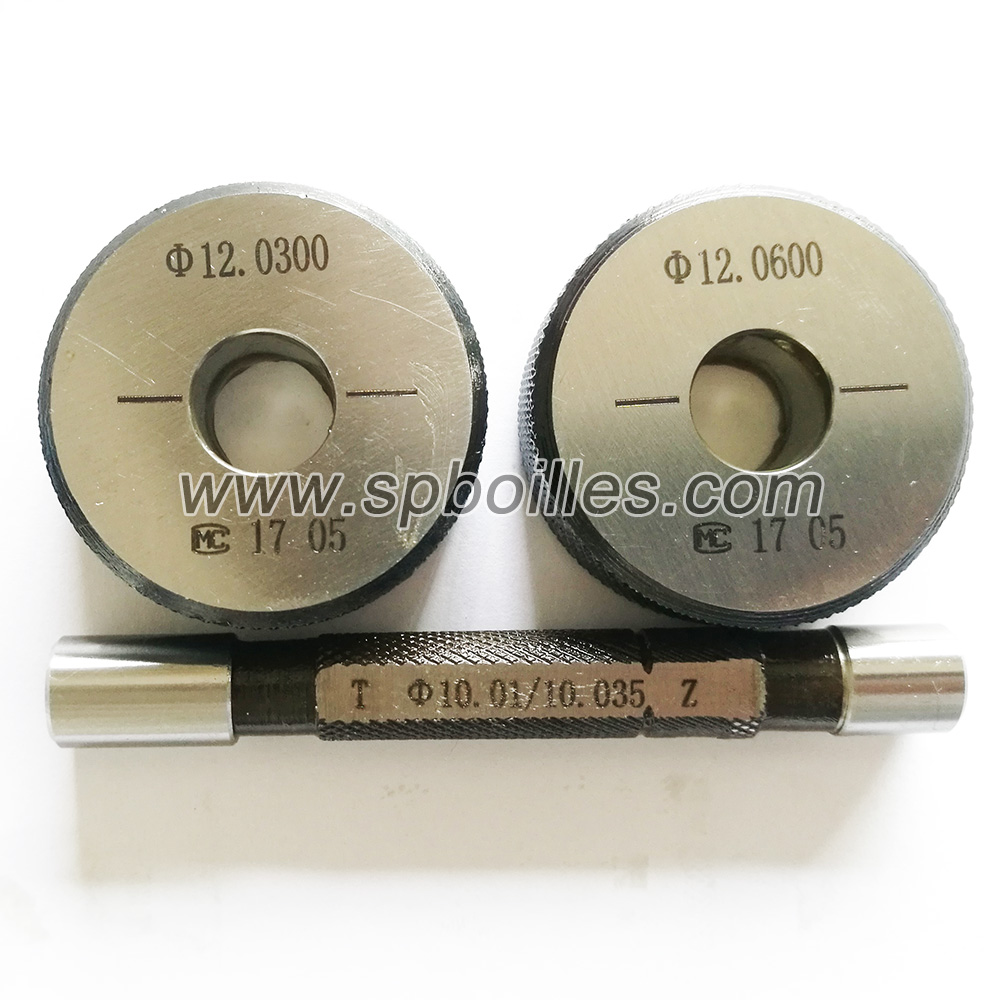

• A photo of inspections Ring Gauges and Plug Gauge for 10x12mm plain bearing bushing
